危化工艺与考试实训装置

案例介绍

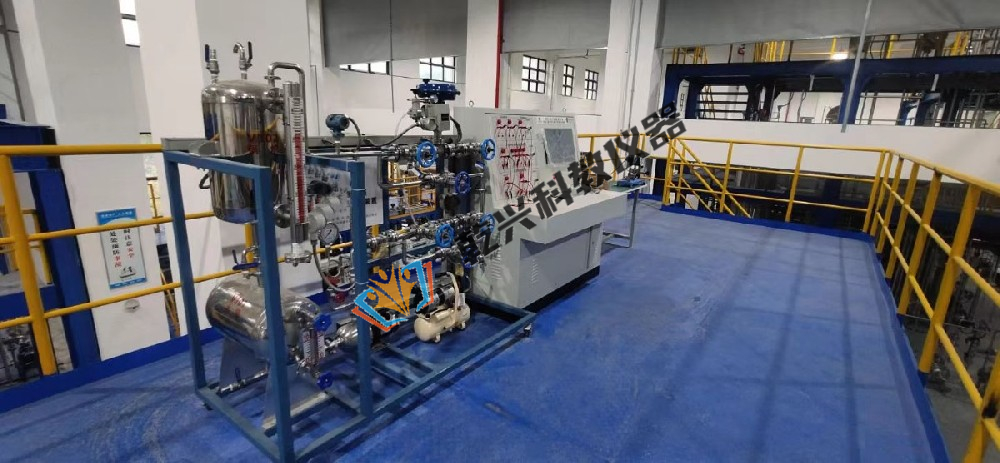

整套装置由钢制安装框架、不锈钢水箱、加热锅炉、离心水泵、电动调节阀、电磁阀、流量液位检测仪表、就地计算机操作台、就地智能仪表控制上位监控软件、外置配套设备等组成，工艺路线简洁清晰，现场仪表与二次仪表或通讯模块有机结合，上位计算机控制。
装置整体布置协调、操作便捷、牢固可靠，管路布置合理有序、布线规范整齐，装置具有工业化气息，大气美观;所采用的操控软件在国内应用极为广泛，完全与工业实际接轨
装置安全设计规范完善，采用标准三相五线制用电，配置漏电保护和过载保护装置，高温设备和管路均有保温措施，管线及设备布置既方便操作，也防止碰伤或绊倒，高度符合**标准
实训室整体氛围布置，安全标识、操作要领、工艺挂图等配套完善。随机资料如操作说明书、配置清单、PID图、电气图等配套齐全系统功能及训练目标
1)能够实现单容水箱液位数学模型的测试实验
2)能够实现双容水箱液位数学模型的测试实验
3)能够实现锅炉内胆水温特性测试实验
4)能够实现单容水箱液位定值控制实验
5)能够实现双容水箱液位定值控制实验
6)能够实现锅炉内胆水温定值控制实验
7)能够实现单闭环流量定值控制实验
8) 能够实现变频支路流量定值控制实验
9)能够实现水箱液位串级控制实验。
10) 能够实现锅炉内胆水温与循环水流量串级控制实验
11)能够实现水箱液位与流量串级控制实验
12)能够实现下水箱液位与电动调节阀支路流量的串级控制系统。
13)能够实现PLC控制或智能仪表控制，并完成复杂控制系统的操作运行
